سیستم T3 360 AVM CVBS ورودی دوربین AHD و CVBS خروجی HDMI طراحی سازگار NTSC PAL

سیستم T3 360 AVM CVBS ورودی دوربین AHD و CVBS خروجی HDMI طراحی سازگار NTSC PAL

نام تجاری: Customized
مقدار تولیدی: 300
قیمت: Negotiatable
شرایط پرداخت: T/T، L/C
توانایی عرضه: 100000PCS/ماه
اطلاعات دقیق
گواهی:
E-Mark, CE, FCC, RoHS
ورودی دوربین:
CVBS/AHD
خروجی سیگنال:
CVBS/HDMI/VGA
وسوسه کاری محدوده:
-40℃~85℃ -40℉~185℉
استاندارد خروجی سیگنال:
NTSC/PAL
نمایش:
2D/3D اطراف نمای
ویژگی های ADAS:
کمک پارک، هشدار فاصله رادار اولتراسونیک، عملکرد DVR، تشخیص شی متحرک (MOD)، سیستم هشدار خروج از خط (L
رتبه بندی ضد آب و ضد گرد و غبار:
IP69k
برنامه:
خودرو
جزئیات بسته بندی:
بسته بندی صادراتی منظم ، سفارشی
قابلیت ارائه:
100000PCS/ماه
برجسته کردن:

سیستم T3 360 AVM

,

سیستم CVBS 360 AVM

,

دوربین AHD

توضیحات محصول
مرور کلی

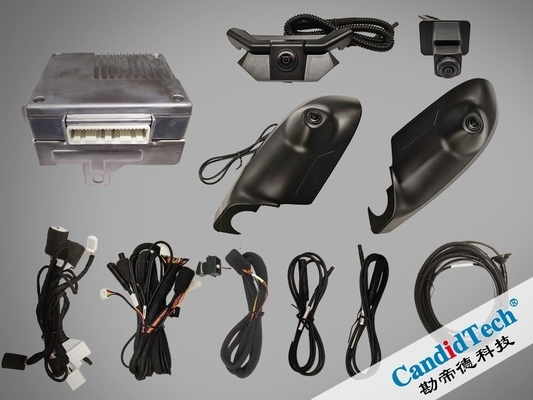

راهکار T3 360AVM کاندیدتک از ورودی سیگنال دوربین CVBS و دوربین AHD با فرمت NTSC/PAL پشتیبانی می‌کند و سیگنال ویدیویی CVBS، VGA و HDMI را خروجی می‌دهد و از ادغام یکپارچه با سیستم‌های نمایش سرگرمی خودروی خاص اطمینان حاصل می‌کند.

علاوه بر این، این راهکار ویژگی‌های قدرتمندی مانند برش FOV (میدان دید) و قابلیت همپوشانی خطوط مسیر و سایر اطلاعات مرتبط را ارائه می‌دهد.

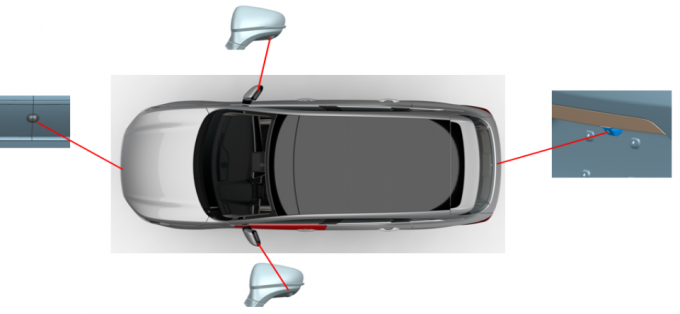

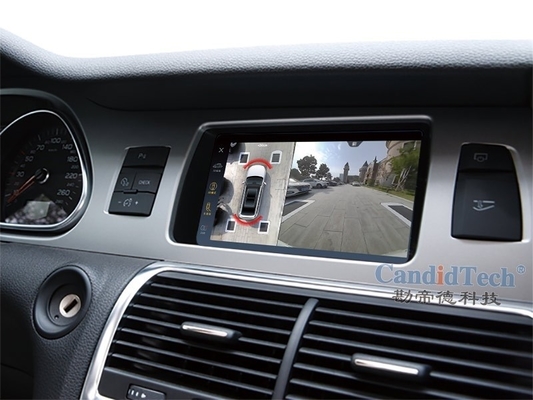

سیستم ECU داده‌های تصویر بهبود یافته را به پایانه نمایشگر داخل خودرو ارسال می‌کند و یک اثر بصری واضح و بصری ارائه می‌دهد. با فناوری یکپارچه‌سازی تصویر یکپارچه ما، می‌تواند نمای 360 درجه از بالا (چشم پرنده) برای خودرو ایجاد کند و به رانندگان دید جامعی از محیط اطراف خودرو بدهد که ایمنی و راحتی رانندگی را به طور قابل توجهی بهبود می‌بخشد.


 360 AVM System


پیشنهاد سیستم T3 360 AVM کاندیدتک در پروژه‌هایی مانند آلفارد و ول‌فایر در هنگ کنگ و مالزی، و همچنین سوبارو و سیلفی در سنگاپور به تولید انبوه رسیده است.

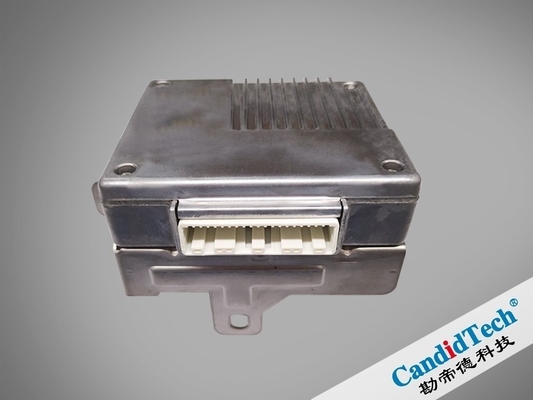

مشخصات - ECU

ولتاژ عملیاتی

9~32VDC
جریان عملیاتی <1A @ 13.5VDC
جریان سکون <1mA
مصرف برق <15W
زمان راه‌اندازی سرد <4S
دمای عملیاتی -40℃ ~ 70℃
دمای ذخیره‌سازی -40℃ ~ 85℃
فرمت خروجی ویدئو NTSC / PAL
سیگنال خروجی ویدئو CVBS / HDMI / VGA
تأخیر سوئیچینگ ویدئو <50ms
نرخ فریم خروجی 30 fps
تأخیر بین تصاویر <100ms (کمتر از 3 فریم)

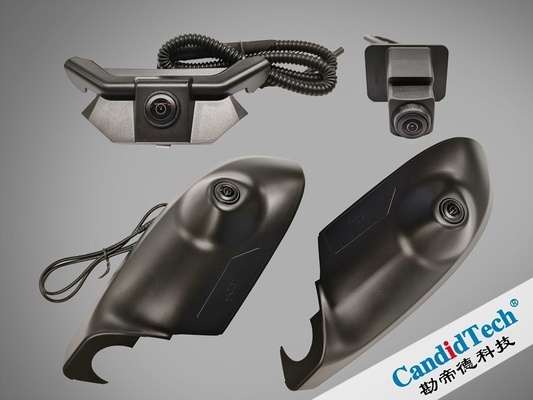

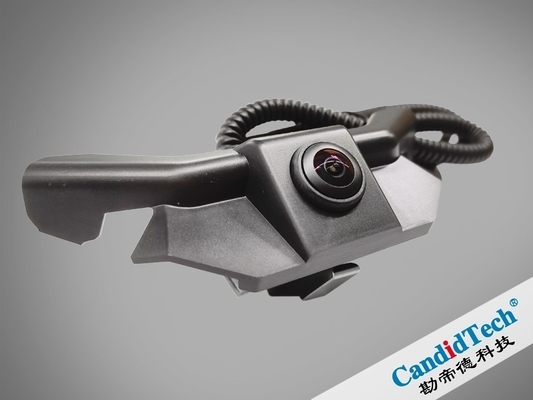

مشخصات - دوربین‌ها

سنسور تصویر

ASX340 (1/4" 4:3 IT CMOS)
ولتاژ عملیاتی 4.5V~5.5V
جریان عملیاتی <100mA
دمای عملیاتی -40℃ ~ 85℃
دمای ذخیره‌سازی -40℃ ~ 85℃
رطوبت عملیاتی 90±5 %RH
سطح ضد آب (با دسته سیم) IP69
پیکسل‌های فعال 720(H) x 480(V)
میدان دید افقی 192±4°
میدان دید عمودی 142±4°
فرمت خروجی ویدئو NTSC / PAL
سیگنال دوربین CVBS / AHD
نسبت سیگنال به نویز >46dB
محدوده دینامیکی 73.8dB
تراز سفیدی خودکار (AWB) بله
کنترل بهره خودکار (AGC) بله
کنترل نوردهی خودکار (AEC) بله
نرخ فریم 30 fps
نوع شاتر شاتر غلتکی الکترونیکی (ERS)
حداقل روشنایی 1.0 لوکس (50 IRE شامل راه‌اندازی)
زمان پاسخ <1s (از تصویر تار به تصویر واضح)
رزولوشن تصویر افقی ≥ 300 خط؛ عمودی ≥ 300 خط
دقت محور نوری ±2°

مزایای اصلی توسعه سیستم 360 AVM کاندیدتک چیست؟ 1. فناوری پیشرفته ترکیب سنسور

به عنوان یک تامین کننده Tier1/Tier2 با 10 سال تجربه برای قطعات OEM/ODM خودرو با دید فراگیر 360 درجه، ما بر فناوری پیشرفته ترکیب سنسور تسلط یافته‌ایم. ما از ادغام چندین دوربین با وضوح بالا، سنسورهای اولتراسونیک و گاهی اوقات حتی سنسورهای رادار پشتیبانی می‌کنیم.

2. پردازش تصویر با کارایی بالا

الگوریتم‌های پردازش تصویر با کارایی بالای توسعه یافته داخلی ما یک مزیت کلیدی است. این الگوریتم‌ها می‌توانند حجم زیادی از داده‌های تصویر گرفته شده توسط دوربین‌ها را به سرعت پردازش کنند. آنها کیفیت تصویر را بهبود می‌بخشند، اعوجاج لنز را تصحیح می‌کنند و ترکیب بی‌درنگ نماهای چند دوربین را برای ایجاد یک نمای چشم پرنده 360 درجه بدون درز انجام می‌دهند. این تضمین می‌کند که راننده می‌تواند تمام موانع و خطرات احتمالی اطراف خودرو را به وضوح ببیند، حتی در شرایط نوری پیچیده.

3. راهکارهای نرم‌افزاری سفارشی

ما راهکارهای نرم‌افزاری بسیار سفارشی را متناسب با نیازهای خاص تولیدکنندگان مختلف خودرو ارائه می‌دهیم. نرم‌افزار ما می‌تواند با سیستم سرگرمی داخل خودروی موجود خودرو، سیستم‌های کمک راننده و ECU ادغام شود. این امکان عملکرد و کنترل بی‌درنگ سیستم دید فراگیر 360 درجه را فراهم می‌کند.

4. اتصال قابل اعتماد و انتقال داده

ما اتصال قابل اعتماد و انتقال داده با سرعت بالا را تضمین می‌کنیم. با استفاده از پروتکل‌های ارتباطی پیشرفته مانند GMSL (لینک سریال چندرسانه‌ای گیگابیت)، می‌توانیم حجم زیادی از داده‌های تصویر را بدون از دست دادن سیگنال یا تأخیر، در زمان واقعی از دوربین‌ها به واحد پردازش مرکزی منتقل کنیم. این برای عملکرد روان سیستم، به ویژه در مورد برنامه‌های زمان واقعی مانند راهنمای پارک پویا، حیاتی است.

5. سازگاری عالی با محیط

محصولات ما برای سازگاری عالی با محیط طراحی شده‌اند. آنها می‌توانند طیف وسیعی از دماها را تحمل کنند، از دماهای بسیار سرد تا بسیار گرم. با درجه‌بندی‌های ضد آب و ضد گرد و غبار سطح بالا (IP67 یا بالاتر)، دوربین‌ها و سنسورهای ما می‌توانند در شرایط مختلف آب و هوایی و جاده‌ای سخت به طور عادی عمل کنند. این امر قابلیت اطمینان و پایداری طولانی مدت سیستم دید فراگیر 360 درجه را تضمین می‌کند که توسط OEM های خودرو بسیار ارزشمند است.

برای اطلاعات بیشتر در مورد ویژگی‌ها و عملکردهای نوآورانه سیستم دید فراگیر 360 درجه کاندید، لطفاً از [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7] بازدید کنید.

خطوط تولید فعلی ما دوربین‌های خودرو را برای کاربردهای مختلف پوشش می‌دهد: از جمله دوربین عقب، دوربین جلو، دوربین جانبی و دوربین فراگیر، دوربین‌های داشبورد، سیستم‌های نظارت فراگیر، محصولات ADAS، CMS (سیستم مانیتور دوربین)، OMS (سیستم مانیتور سرنشین)، DMS (سیستم مانیتور راننده)و غیره. لطفاً برای جزئیات بیشتر به ایمیل sales2@candidelectronics.com ایمیل بزنید.
